ฮีตเตอร์ครีบและท่อกลม (Finned Tubular Heater)
ส่วนของแผ่นครีบที่เพิ่มขึ้นมาจะทำให้ฮีตเตอร์ สามารถถ่ายเทความร้อนได้เร็วขึ้น ส่วนฮีทเตอร์ท่อกลมคือ Tubular Heater ที่ใช้ให้ความร้อนโดยตรงโดยไม่ติดครีบ โครงสร้างของ Tubular Heater คือ มีขดลวดความร้อนบรรจุอยู่ในท่อโลหะ ช่องว่างระหว่างขดลวดความร้อนและท่อโลหะ จะอัดแน่นด้วยผงแมกนีเซียมออกไซด์ และถูกรีดลงให้มีความหนาแน่นตามมาตรฐาน วัสดุที่ใช้ทำ Tubular Heater มีหลายชนิดต่างกันตามลักษณะการใช้งาน มีดังนี้
|

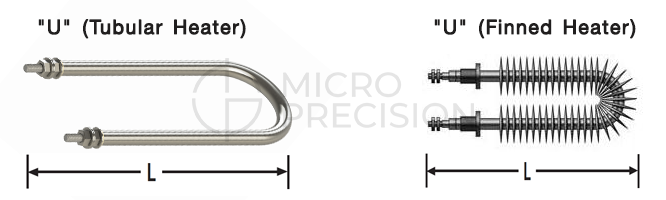

ฮีตเตอร์ครีบและฮีตเตอร์ท่อกลม แบบตัว "U" (Finned Heater) / "U" (Tubular Heater) |
ฮีตเตอร์ครีบและฮีตเตอร์ท่อกลม แบบตัว "I" (Finned Heater) || "I" (Tubular Heater) |
|
คุณสมบัติทั่วไป (FEATURE)
|
ประโยชน์การนำไปใช้งาน
|
|
ข้อควรระวัง การใช้งานฮีเตอร์ ตัว “U” เมื่อยังไม่เคยใช้งานหรือผ่านความร้อนมาก่อน สามารถดัดงอได้ แต่เมื่อดัดแล้วห้ามดัดกลับ รัศมีในการดัดโค้งต้องไม่น้อยกว่า 2 cm. (4⌀ cm.) |
|
| ความโตท่อ (mm) |
แรงดัน (v) |
รุ่น / แบบตัว I | ความยาวท่อ (mm) |
กำลังวัตต์ (w) |
รุ่น / แบบตัว U | ความยาวท่อ (mm) |
กำลังวัตต์ (w) |
| 6.7 , 8 , 11 | 110 220 380 |
M-TI(ไม่มีครีบ) | 400 | 800 | M-TU(ไม่มีครีบ) | 200 | 800 |
| M-FI(มีครีบ) | 400 | 1,00 | M-FU(มีครีบ) | 200 | 1,00 | ||
| M-TI(ไม่มีครีบ) | 600 | 1,200 | M-TU(ไม่มีครีบ) | 300 | 1,200 | ||
| M-FI(มีครีบ) | 600 | 1,500 | M-FU(มีครีบ) | 300 | 1,500 | ||
| M-TI(ไม่มีครีบ) | 800 | 1,600 | M-TU(ไม่มีครีบ) | 400 | 1,600 | ||
| M-FI(มีครีบ) | 800 | 2,000 | M-FU(มีครีบ) | 400 | 2,000 | ||
| M-TI(ไม่มีครีบ) | 1,000 | 2,000 | M-TU(ไม่มีครีบ) | 500 | 2,000 | ||
| M-FI(มีครีบ) | 1,000 | 2,400 | M-FU(มีครีบ) | 500 | 2,400 | ||
| M-TI(ไม่มีครีบ) | 1,200 | 2,400 | M-TU(ไม่มีครีบ) | 600 | 2,400 | ||
| M-FI(มีครีบ) | 1,200 | 2,800 | M-FU(มีครีบ) | 600 | 2,800 | ||
| M-TI(ไม่มีครีบ) | 1,500 | 3,000 | M-TU(ไม่มีครีบ) | 750 | 3,000 | ||
| M-FI(มีครีบ) | 1,500 | 3,500 | M-FU(มีครีบ) | 750 | 3,500 |
