เทอร์โมคัปเปิ้ล THERMOCOUPLE / RTD PT100 ตารางแสดงคุณสมบัติเปรียบเทียบ เทอร์โมคัปเปิ้ลแบบมาตรฐาน TYPE ต่างๆ
Type K,J,PT 100 Ohm
เทอร์โมคัปเปิล รุ่น MP_/1
- เทอร์โมคัปเปิลและอาร์ทีดีแบบต่อออกสาย
- ไม่มีมีเกลียวมีด้ามจับ
- ใช้งานสำหรับวัดอุณหภูมิ ของเหลว
- ช่วงวัดอุณหภูมิ 600˚C
Type K,J,PT 100 Ohm
เทอร์โมคัปเปิล รุ่น MP_/2
- เทอร์โมคัปเปิลและอาร์ทีดีแบบต่อออกสาย
- มีเกลียวมีแหวน ในตัว
- ใช้งานสำหรับวัดอุณหภูมิ ของเหลวเช่น น้ำมัน ช่
- ช่วงวัดอุณหภูมิ 600˚C
Type K,J,PT 100
เทอร์โมคัปเปิล รุ่น MP_/3
- เทอร์โมคัปเปิลและอาร์ทีดีแบบต่อออกสาย
- มีเกลียวมีแหวน ในตัว
- ช่วงวัดอุณหภูมิ 600˚C
Type K,J
เทอร์โมคัปเปิล รุ่น MP_/4
- เทอร์โมคัปเปิลและอาร์ทีดีแบบต่อออกสาย
- ท่อวัดชนิดสแตนเลส แบบใช้เขี้ยวล็อค
- ยึดจับกับชิ้นงาน ช่วงวัดอุณหภูมิ 600˚C
Type K,J,PT 100 Ohm
เทอร์โมคัปเปิล รุ่น MP_/5
- เทอร์โมคัปเปิลและอาร์ทีดีแบบต่อออกสาย
- ท่อวัดชนิดสแตนเลส ท่อดัด 90 องศา
- แบบใช้เขี้ยวล็อคยึดจับกับชิ้นงาน
- วงวัดอุณหภูมิ 600˚C
Type K,J,PT 100 Ohm
เทอร์โมคัปเปิล รุ่น MP_/6
- เทอร์โมคัปเปิลและอาร์ทีดีแบบต่อออกสาย
- ท่อวัดชนิดสแตนเลส ท่อดัด 90 องศา
- ช่วงวัดอุณหภูมิ 600˚C
Type K,J,PT 100 Ohm
เทอร์โมคัปเปิล รุ่น MP_/7
- เทอร์โมคัปเปิลและอาร์ทีดีแบบหัวกะโหลกมีเกลียวตรงโคน
- ท่อวัดชนิดสแตนเลส ช่
- วงวัดอุณหภูมิ -50~1200˚C, PT100 Ohm 600˚C
Type K,J,PT 100 Ohm
เทอร์โมคัปเปิล รุ่น MP_/8
- เทอร์โมคัปเปิลและอาร์ทีดีแบบหัวกะโหลกมีเกลียวอยู่ตรงกลาง
- ปลอกวัดชนิดสแตนเลส ช่
- วงวัดอุณหภูมิ -50~1200˚C, PT100 Ohm 600˚C
Type K,J,PT 100 Ohm
เทอร์โมคัปเปิล รุ่น MP_/9
- เทอร์โมคัปเปิลและอาร์ทีดีแบบหัวกะโหลกชนิดไม่มีเกลียว
- ปลอกวัดชนิดสแตนเลส
- ช่วงวัดอุณหภูมิ -50~1200˚C, PT100 Ohm 600˚C
type K,J,PT 100 Ohm
เทอร์โมคัปเปิล รุ่น MP_/10
- เทอร์โมคัปเปิลและอาร์ทีดีแบบหัวกะโหลกชนิดมีเกลียวเลื่อนได้
- ท่อวัดชนิดสแตนเลส
- ช่วงวัดอุณหภูมิ -50~1200˚C, PT100 Ohm 600˚C
Type R,S,B
เทอร์โมคัปเปิล รุ่น MP_/11
- เทอร์โมคัปเปิลและอาร์ทีดี แบบหัวกะโหลก
- ท่อวัดชนิด Ceramic หรือ Alumina
- ช่วงวัดอุณหภูมิ Ceramic 1400 ˚C, Alumina 1700 ˚C
Type K,J,PT 100 Ohm
เทอร์โมคัปเปิล รุ่น MP_/12
- เทอร์โมคัปเปิลและอาร์ทีดีแบบหัวกะโหลกมีหน้าแปลน
- ท่อวัดชนิดสแตนเลส
- ช่วงวัดอุณหภูมิ -50~1200˚C, PT100 Ohm 600˚C
Type K,J,PT 100 Ohm
เทอร์โมคัปเปิล รุ่น MP_/13
- เทอร์โมคัปเปิลและอาร์ทีดี แบบหัวกะโหลกหักงอ 90 องศา
- ท่อวัดชนิดสแตนเลส
- ช่วงวัดอุณหภูมิ -50~1200˚C, PT100 Ohm 600˚C
Type K,J
เทอร์โมคัปเปิล รุ่น MP_/14
- เทอร์โมคัปเปิลและอาร์ทีดี แบบต่อออกสาย
- ใช้วัดอุณหภูมิโดยขันสกรูยึดติดกับพื้นผิว
- ช่วงวัดอุณหภูมิ 400˚C
Type K,J,PT100
เทอร์โมคัปเปิล รุ่น MP_/15
- เทอร์โมคัปเปิลและอาร์ทีดีแบบต่อออกสาย
- แบบใช้เขี้ยวล็อคยึดจับกับชิ้นงานใช้งาน
- ช่วงวัดอุณหภูมิ 400˚C
Type K,J,PT 100 Ohm
เทอร์โมคัปเปิล รุ่น MP_/16
- เทอร์โมคัปเปิลและอาร์ทีดีแบบหางปลากลม
- ช่วงวัดอุณหภูมิ 400˚C
Type R,S,B
เทอร์โมคัปเปิล รุ่น MP_/17
- เทอร์โมคัปเปิลและอาร์ทีดีแบบหัวกะโหลกแบน
- ท่อวัดชนิด Ceramic / Alumina
- ช่วงวัดอุณหภูมิ Ceramic 1400˚C, Alumina 1700˚C
Type K,J,PT100
เทอร์โมคัปเปิล รุ่น MP_/18
- เทอร์โมคัปเปิลและอาร์ทีดีแบบหัวกะโหลกแบน
- ท่อวัดชนิด สแตนเลส ช่
- วงวัดอุณหภูมิ
● ⌀ 6 mm.= 600˚C
● ⌀ 9.5/12.7 mm. = 800 ˚C
● ⌀ 22 mm. = 1000 ˚C
Type K,J,PT 100 Ohm
เทอร์โมคัปเปิล รุ่น HD_/19
- เทอร์โมคัปเปิลและอาร์ทีดีแบบต่อออกสาย
- ท่อวัดชนิด สแตนเลส
- ช่วงวัดอุณหภูมิ K, J 600˚C, PT100 Ohm 600˚C
Type K,J,PT 100 Ohm
เทอร์โมคัปเปิล รุ่น MP_/20
- เทอร์โมคัปเปิลและอาร์ทีดีแบบต่อออกสาย
- ท่อวัดชนิด สแตนเลส
- ช่วงวัดอุณหภูมิ K, J 600˚C, PT100 Ohm 400˚C
Type K,J,PT 100 Ohm

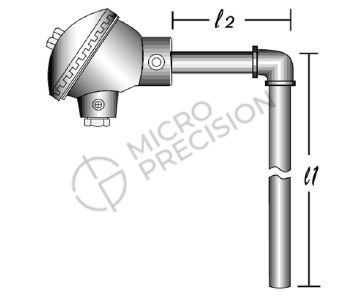

เทอร์โมคัปเปิล รุ่น MP_/21
- เทอร์โมคัปเปิลและอาร์ทีดีแบบหัวกะโหลกหักงอ 90 องศา
- ท่อวัดชนิดสแตนเลส
- ช่วงวัดอุณหภูมิ -50~1200˚C, PT100 Ohm 600˚
Type K,J,PT 100 Ohm
เทอร์โมคัปเปิล รุ่น MP_/22
- เทอร์โมคัปเปิลและอาร์ทีดีแบบต่อออกสาย
- ใช้วัดอุณหภูมิในท่อ โดยใช้รัดท่อลำเลียง
- ช่วงวัดอุณหภูมิ 300˚C
ชีทเทอร์โมคัปเปิล (Sheath Thermocouple) แบบต่าง ๆ
Type K,J,PT 100 Ohm
ชีทเทอร์โมคัปเปิล รุ่น MP_-SH1
เป็นชีตเทอร์มอคัปเปิลแบบต่อออกสาย ใช้สำหรับวัดอุณหภูมิอากาศและของเหลวทั่วไป 600˚C
Type K,J,PT 100 Ohm
ชีทเทอร์โมคัปเปิล รุ่น MP_-SH2
- เป็นชีตเทอร์มอคัปเปิลแบบหัวกะโหลก
- ใช้สำหรับวัดอุณหภูมิอากาศและของเหลวที่มีความร้อนสูง 1200˚C
Type K,J,PT 100 Ohm
ชีทเทอร์โมคัปเปิล รุ่น MP_-SH3
- เป็นชีตเทอร์มอคัปเปิลแบบหัวกะโหลกแบน
- ใช้สำหรับวัดอุณหภูมิอากาศและของเหลวที่มีความร้อนสูงที่ติดตั้งในที่แคบ 1200˚C
Type K,J,PT 100 Ohm
ชีทเทอร์โมคัปเปิล รุ่น MP_-SH4
- เป็นชีตเทอร์มอคัปเปิลแบบปลั๊ก
- ใช้สำหรับวัดอุณหภูมิอากาศและของเหลวที่มีความร้อนสูง 1200˚C
| TYPE | ส่วนผสม | ย่านอุณหภูมิใช้งาน | แรงเคลื่อนไฟฟ้าที่ได้ | |
| °C | F | mV(สูงสุด) | ||
| B | แพลทินัม / โรเดียม | 0 ถึง 1820 | 32 ถึง 3310 | 13.814 |
| R | แพลทินัม / โรเดียม | -50 ถึง 1768 | -60 ถึง 3210 | 21.108 |
| S | แพลทินัม / โรเดียม | -50 ถึง 1768 | -60 ถึง 3210 | 18.698 |
| J | เหล็ก / คอนสแตนแตน | -210 ถึง 760 | -350 ถึง 1400 | 42.922 |
| K | โครเมล / อะลูเมล | -270 ถึง 1372 | -450 ถึง 2500 | 54.875 |
| T | ทองแดง / คอนสแตนแตน | -270 ถึง 400 | -450 ถึง 750 | 20.869 |
| E | โครเมล / คอนสแตนแตน | -270 ถึง 1000 | -450 ถึง 1830 | 76.358 |
|
ตารางค่าความแม่นยำ (Accuracy) |
||
|
มาตรฐาน |
ความถูกต้อง |
ลักษณะการใช้งาน |
|
Class A |
± (0.15 + 0.002t) ˚C |
งานทั่วไป ความถูกต้อง สูงเป็นพอเศษ |
|
Class B |
± (0.3+0.005t) ˚C |
งานทั่วไป ความถูกต้องสูงใช้สำหรับเป็น Standard Probe |
|
1/10 DIN |
± (0.03 ˚C ที่ 0 ˚C) |
สอบเทียบห้องทดสอบ |
